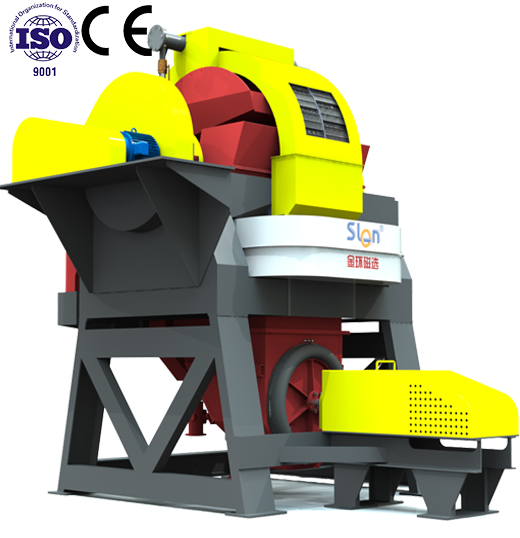

ВЛАЖНЫЙ МАГНИТНЫЙ СЕПАРАТОР ВЫСОКОЙ ИНТЕНСИВНОСТИ(КАПРИЗ)

Описание продукта:

Компания СЛон завершила проектирование крупнейшего SLon-6500 VPHGMS(WHIMS), производительность единичной установки которого может достигать 1500t/h. За последние 30 лет компания SLon сосредоточилась на инновациях и продвижении технологий переработки полезных ископаемых и завершила разработку, производство и использование более 70 моделей VPHGMS.
Подходит для добычи слабомагнитных минералов, таких как окисленная железная руда, титановая железная руда, гематит, лимонит, сидерит, ильменит, хромит, марганцевая руда, вольфрамит, тантал-ниобиевые руды и т. д.; обезжелезивание неметаллических минералов, таких как полевой шпат, кварцевый песок, каолин, нефелин, флюорит, силлиманит, сподумен, барит, андалузит, тальк, циркон, бентонит, магнезит и др.; переработка вторичных ресурсов, таких как красный шлам, плавильные шлаки, газовая зола, летучая зола, шлак и т. д.

Контакт Проконсультируйтесь

Особенности продукта

Применяется метод возбуждения с низким напряжением, высоким током и низкой плотностью тока, а также водяное охлаждение с двойным циркуляционным контуром, что обеспечивает низкую рабочую температуру катушек и, таким образом, стабильное магнитное поле. Эффективность работы оборудования достигает более 98%;
Оптимизировано проектирование магнитной системы, что позволяет добиться наилучшего расположения магнитных материалов, с магнитным полем на фоне до 1.8T. Это обеспечивает непрерывное высокоградиентное магнитное поле для минералов, что значительно повышает эффективность сортировки руды;
Конструкция механизма пульсации может повысить эффективность разделения;
Широкий диапазон размеров частиц для разделения минералов: верхний предел достигает 6 мм, нижний предел составляет от 2 до 10 мкм;
17 серий продукции с более чем 70 характеристиками и моделями, производительность одной установки от 0,01 до 1500т/ч;
Оснащен системой очистки трубопровода змеевика, что упрощает ежедневное обслуживание змеевика. Расчетный срок службы катушки до 10 лет.

информация о продукте

Как это работает?

Подмагничивающая обмотка через постоянный ток, в зоне сортировки создает индукционное магнитное поля, расположенная в зоне сортировки поверхность магнитной среды создает неоднородное магнитное поле, то есть высокоградиентное магнитное поле; вертлюг вращается по часовой стрелке, магнитная среда постоянно подается в зону сортировкии транспортируется из нее; рудный шлам подается из ковша для подачи руды и проходит через вертлюг вдоль зазора верхнего железного ярма. Магнитные частицы в рудном шламе адсорбируются на поверхности магнитной среды, переносятся вертлюгом в верхнюю зону немагнитного поля и смываются промывочной водой в ковш для магнитного продукта. Немагнитные частицы проходят через штабель магнитной среды под действием силы тяжести и пульсирующей жидкости, отделяются от магнитных частиц и стекают в ковш для магнитного продукта вдоль зазора нижнего железного ярма для выгрузки.

Технические параметры

Технические параметры	Концентрация подачи/%	Пропускная способность по навозной жиже /(m³/h)	Производительность по переработке сухой руды /(t/h)	Максимальная напряженность фонового поля /T	энергопотребление/kW	Промывочная вода /(m³/h)	Расход охлаждающей воды /(m³/h)	Вес самой большой детали /t	Габаритные размеры (LWH)/мм
SLon-500	10～40	0.2～0.5	0.015～0.125	1.7	13.19	0.75～1.5	0.75～1.5	0.3	1800×1400×1350
SLon-750	10～40	0.5～10	0.03~4	1.5	17.55	0.75~1.5	0.75~1.5	0.6	2100×1400×1750
SLon-1000	10～40	12~20	1.5～7	1.8	19.1	8~14	2~2.5	1	2700×2100×2300
SLon-1250	10～40	20~50	5~18	1.5	14.5	20~36	1.5~2	2.6	1900×2300×2550
SLon-1500	10～40	50~100	10~50	1.5	16.2	40~60	2~2.5	3	1800×2600×3000
SLon-1750	10～40	75~150	10~50	1.3	28	60~100	2~3	7	2520×3150×3550
SLon-2000	10～40	100~200	25~80	1.8	18	80~120	2.5~3.5	7	2680×3000×3950
SLon-2250	10～40	160~300	37.5~120	1.5	23	120~160	2~3	9	2910×3200×4250
SLon-2500	10～40	150~400	32.5~150	1.8	46.5	160~220	3~4	8	3490×3800×5050
SLon-3000	10～40	300~750	50~250	1.8	63	240~400	4~5	15	4050×4850×6150
SLon-3500	10～40	550~1000	125~400	1.3	88	400~600	6~7	17	4500×4850×7000
SLon-4000	10～40	750~1400	125~550	1.7	102	560~800	7~8	21	5090×6220×8120
SLon-5000	10～40	850~2300	210~700	1.7	124	560~800	7~8	52	6060×8000×10100
SLon-6000	10~40	960~2300	300~1050	1.5	148	1000~1400	9~10	50	10500×8200×10600
SLon-6500	10~40	1750~2750	350~1100	1.3	171	1000~1400	10~12	38	7850×8304×11587
